地震の走時曲線（地殻の厚さを求める）関連の地学教材　　　　2021年5月27日　2022-05-23 改訂　Y.Okamoto　yossi.okamoto at gmail.com

※　使用の際はかならず「防災科研Hinetデータ使用」とお示しください．

詳細な使用規定は下記にあります．
https://www.hinet.bosai.go.jp/about_data/?LANG=ja#M2

※　当然ながら平行２層構造，地震波速度層内一定という，”非現実的な設定”の元の計算です．ご留意ください．

走時曲線教材として，以下の２つの手法があります．教材としては，いずれも一長一短です．お好みの方をお使いください．

０．波形作成にあたって

１）win2のダウンロード先（宇都宮大学名誉教授伊東明彦氏のサイト）
http://www.edu.utsunomiya-u.ac.jp/scied/hi-net/win2/index.html
２）P, S走時のピックアップの様子（筆者は専門家ではありません）
https://youtu.be/9yjLlXDcCIs

１．地震波形のペーストアップ（地震諸元は気象庁地震月報および震源リストによる）

※　波形の振幅はwin2により自動調整されるので，振幅の倍率は地点ごとに異なる．

＜実習の詳しい説明＞

・2020年９月４日９時10分53.3秒福井県嶺北地方 M5.0 深さ7km
2020 9 4 09:10 53.3 36° 6.9'N 136°11.3'E 7 5.0　福井県嶺北
ペーストアップ波形　　解答と詳しいやり方

＜その他のデータ＞

・2013年04月13日 05時33分頃淡路島付近M6.3 20km
    ペーストアップ波形　解答例

・2014年07月08日 18時05分24.4秒　胆振地方中東部 M5.6 深さ 3km
    2014 7 8 18:05 24.2 42°38.9'N 141°16.0'E 3 5.6 胆振地方中東部
    ペーストアップ波形　解答例
・2015年 2月6日 10時25分12.4秒　徳島県南部 M5.0 深さ11km　　
    10 25 12.4 0.0 33 44.0 0.1 134 22.2 0.1   11 0 5.1D 4.8W B (6,231) TOKUSHIMA PREF
    ペーストアップ波形　解答例

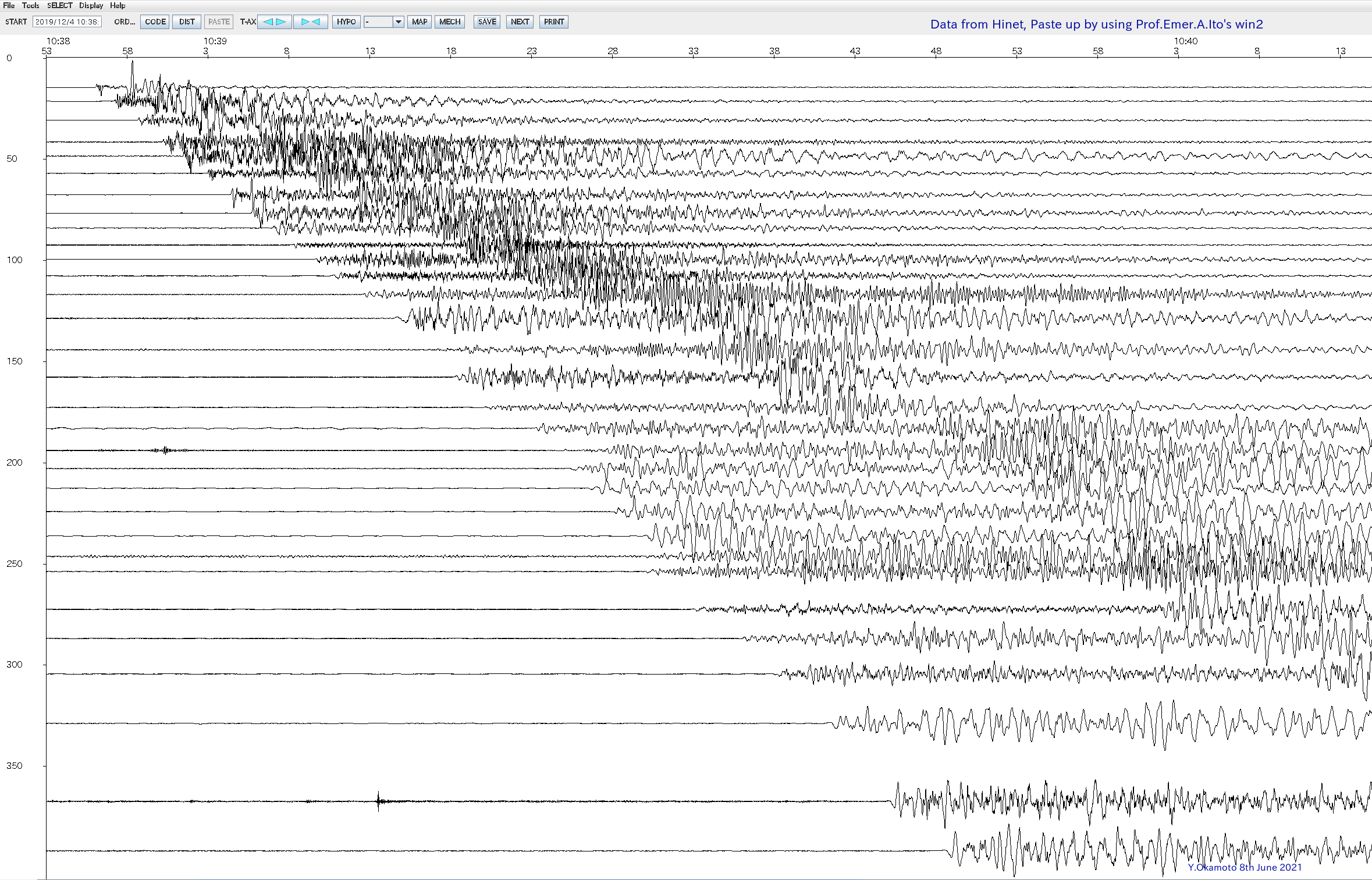

・2019 12月4日10時38分53.1秒茨城県北部 M4.9 深さ9km 　
    2019 12 4 10:38 53.1 36°48.5'N 140°32.3'E    9     4.9 茨城県北部
    ペーストアップ波形　解答例
・2015年6月4日 4時34分15.2秒北海道東部（弟子屈）M5.0 深さ0km
    04 34 15.2 0.0 43 29.5 0.3 144 03.6 0.4    0    5.0D 4.8W A (1, 7) TESHIKAGA REGION
    ペーストアップ波形　解答例
・2016 10月21日14時07分鳥取県中部 M6.6 深さ11km
    14 07 22.5 0.0 35 22.8 0.1 133 51.3 0.1   11 0 6.6D 6.2W C (6,221) EASTERN TOTTORI PREF
    ペーストアップ波形　解答例
・2019 12月4日10時38分53.1秒茨城県北部 M4.9 深さ9km 　
    2019 12 4 10:38 53.1 36°48.5'N 140°32.3'E    9     4.9 茨城県北部
    ペーストアップ波形　解答例
・2020 3月13日02時18分46.8秒能登半島 M5.5 深さ12.3km　
    2020/03/13 02:18:46.77    37.280N    136.825E    12.3km    5.5    能登半島
    ペーストアップ波形　　解答例
・2020 4月23日13時44分22.1秒長野県中部 M5.5 深さ3km　
    2020 4 23 13:44 22.1 36°13.5'N 137°39.7'E 3 5.5 長野県中部
    ペーストアップ波形　　解答例

２．P波，S波の走時をプロット

図は筆者がHinetデータよりWin2を用いて走時を筆者が読み取り作成
（以前に筆者が作成した1995年兵庫県南部地震などの走時プロット図は，気象庁「地震月報」の位相読み取り値を用いています．上記とはデータの出所が異なりますのでご注意を）

＜実習の詳しい説明＞

・2020年９月４日９時10分53.3秒福井県嶺北地方 M5.0 深さ7km
2020 9 4 09:10 53.3 36° 6.9'N 136°11.3'E 7 5.0　福井県嶺北
走時グラフ　　解答と詳しいやり方

＜その他のデータ＞

・2013年04月13日 05時33分頃淡路島付近M6.3 20km
	走時グラフ　解答例

・2014年07月08日 18時05分24.4秒　胆振地方中東部 M5.6 深さ 3km
    2014 7 8 18:05 24.2 42°38.9'N 141°16.0'E 3 5.6 胆振地方中東部
    走時グラフ　解答例
・2015年02月06日 10時25分12.4秒　徳島県南部 M5.0 深さ11km　　
    10 25 12.4 0.0 33 44.0 0.1 134 22.2 0.1   11 0 5.1D 4.8W B (6,231) TOKUSHIMA PREF
    走時グラフ　解答例
・2015年6月4日 4時34分15.2秒北海道東部（弟子屈）M5.0 深さ0km　
     04 34 15.2 0.0 43 29.5 0.3 144 03.6 0.4    0    5.0D 4.8W A (1, 7) TESHIKAGA REGION
    走時グラフ　解答例
・2016 10月21日14時07分鳥取県中部 M6.6 深さ11km　　
     14 07 22.5 0.0 35 22.8 0.1 133 51.3 0.1   11 0 6.6D 6.2W C (6,221) EASTERN TOTTORI PREF
    走時グラフ　解答例
・2019 12月4日10時38分53.1秒茨城県北部 M4.9 深さ9km 　
    2019 12 4 10:38 53.1 36°48.5'N 140°32.3'E    9     4.9 茨城県北部
    走時グラフ　解答例
・2020 3月13日02時18分46.8秒能登半島 M5.5 深さ12.3km　
    2020/03/13 02:18:46.77    37.280N    136.825E    12.3km    5.5    能登半島
    走時グラフ　解答例
・2020 4月23日13時44分22.1秒長野県中部 M5.5 深さ3km　
    2020 4 23 13:44 22.1 36°13.5'N 137°39.7'E 3 5.5 長野県中部
    走時グラフ　解答例

以下，作成次第アップロード予定．

＜参考＞

この教材に関する研究発表があります．ご参考に
岡本義雄・井村有里：Hinet地震波形データを用いた,走時曲線教材の作成と高校生実習，日本地学教育学会2021年度全国大会，2021

また，もっと遠い距離の地震の震源決定に関する教材も最近作りました（英語で恐縮です）．
http://yossi-okamoto.net/KVIS/KVIS-ISF5/index.html

なお，以下の図の作成には，

防災科学技術研究所 Hi-net地震観測システム

のデータを使用しています．何かに引用される場合はその旨をお書きください．

下記に，走時曲線を教材化する際の資料を置きました．教材としてご活用ください．

１．教材としての走時曲線の作り方（レシピ）

２．走時曲線の教材としての活用法（実習教材）

手っ取り早く，図だけ必要な場合は下記をどうぞ．筆者の解答例は上記サイトにあります．・
（地震解析ソフトwin2，伊東2006，を用いて作成．開発者の宇都宮大学名誉教授伊東明彦氏に協力を得ました）
win2のダウンロードは以下（伊東さんのHPの）から可能です．
http://www.edu.utsunomiya-u.ac.jp/scied/hi-net/win2/index.html

地震の諸元：2020年９月４日９時10分53.3秒福井県嶺北地方 M5.0 深さ7km

波形ペーストアップ図
http://yossi-okamoto.net/Seagull_Lab/TT/TT_Fig/2020_Fukui-Reihoku_PU_cp.png

P波，S波走時読み取りグラフ（筆者による）
http://yossi-okamoto.net/Seagull_Lab/TT/2020Fukui-Reihoku.png

※　教材を使われた際は，コメントや感想をいただけるとありがたいです．
yossi.okamoto<at mark>gmail.com

なお，日本列島（近畿地方）におけるMoho面の深さの文献は例えば下記などが参考になります．
汐見ほか：地震学的探査によるモホ不連続面の検出　―近畿地方を例として―，地学雑誌 117(1)，45-58，2008
Akio Katsumata: Depth of the Moho discontinuity beneath the Japanese islands estimated by traveltime analysis, JGR 115, B04303, 2010
