ESP32-3248S035

ESP32-3248S035 画面キャプチャー備忘録　Y.Okamoto　2023-02-14

微気圧計の記録に用いているESP32-3248S035の画面画像のSDカードへの保存の件，たなかまさゆきさんからの，アドバイスで，下記のようにできるようになった．

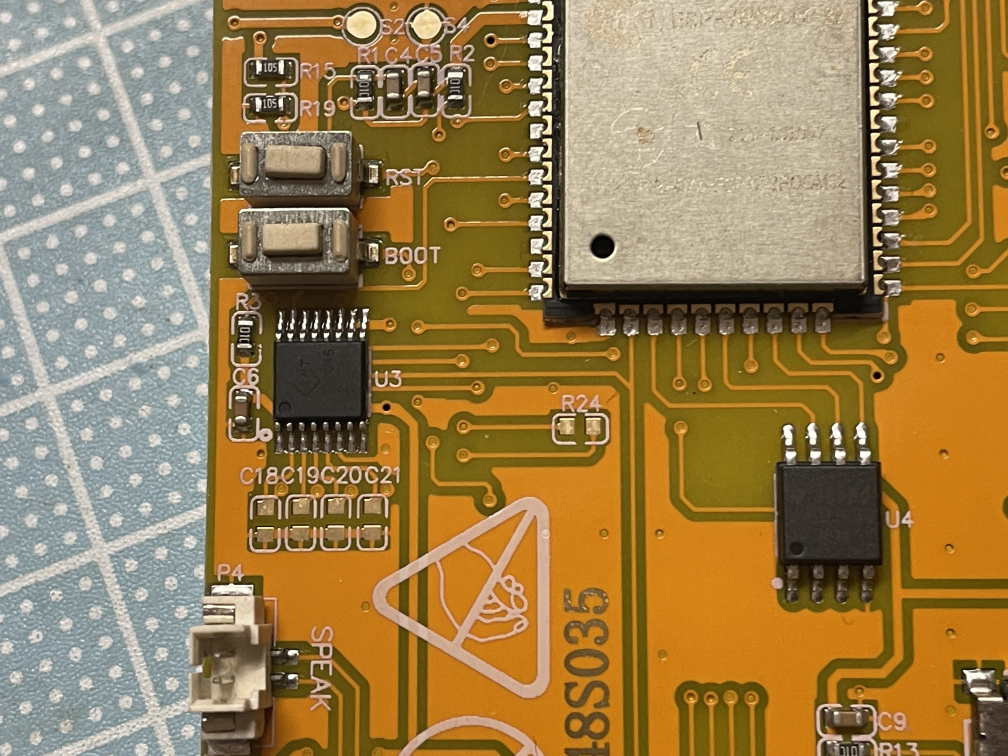

アドバイスは基板うらのR24を導通させるというもの（下の写真を参照）．

しかし現在のところ左６ピクセルほどが，右端に回り込む状態が改善できていない．これが今後の課題．しかしここ１ヶ月ほど悩んだこの画面キャプチャーの件が解決に向かいそうなのは，本当にありがたい．ご教示いただいた，たなかさんにお礼を申し述べたい．

現在の保存画面の様子．（結果を早くみるためシグナル線は20本ではなく2本のみにしている．１分ごとに小さな点のシフト，タイムマークが入る．2.3Hzくらいのサンプリングレード）
本来左端にくる6ピクセル分ほどが右端に移動している．LCDからの読み込みか画像データの並べ方の問題か．
しかし，これで一応記録計としては８割方完成で，ほっとしている．次は800x480の基板にも移植したい．
この夏にどこかで発表も考えている．　

ESP32-3248S035のたなかまさゆきさんのページ
https://lang-ship.com/blog/work/esp32-3248s035/
同じくmacsbugさんのページ
https://macsbug.wordpress.com/2022/10/02/esp32-3248s035/

また，下記のようにたまにノイズが乘る．

現在のLovyanGFXのcfg設定．

        cfg.spi_3wire        = false;        // true x
        cfg.use_lock         = true;

        cfg.readable         = true;        // 重要！
        cfg.invert           = false;
        cfg.rgb_order        = false;
        cfg.dlen_16bit       = false;
        cfg.bus_shared       = true;            // False OK

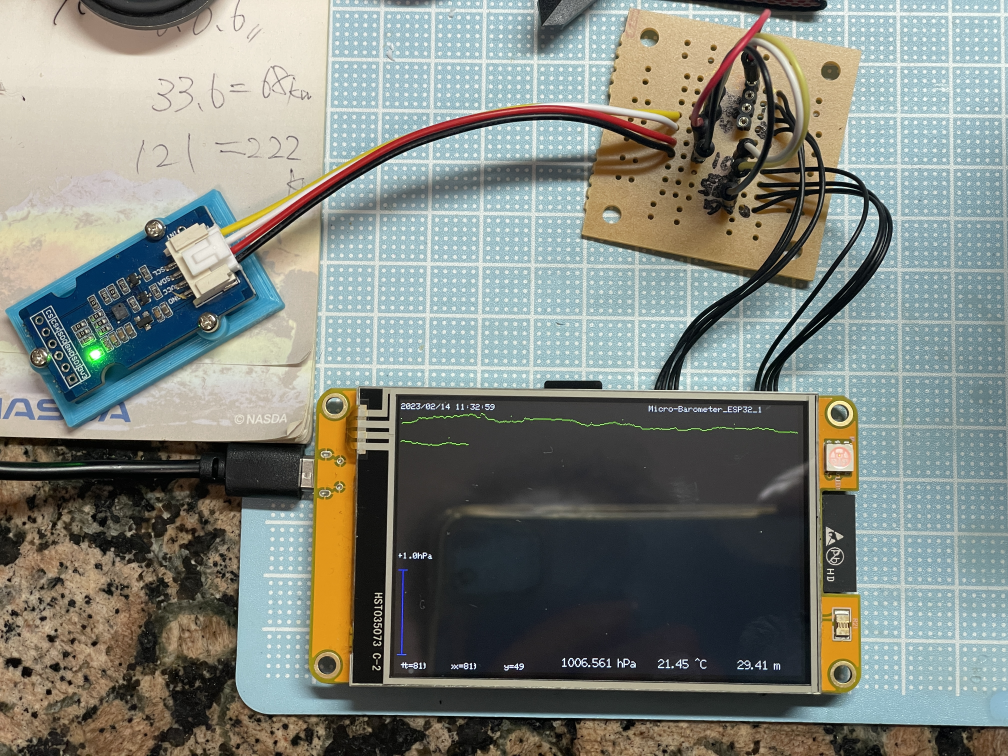

微気圧計全景．左端に+1hPaを示す青いスケールが入るが，上のキャプチャ−画面では右端に来てしまっている．

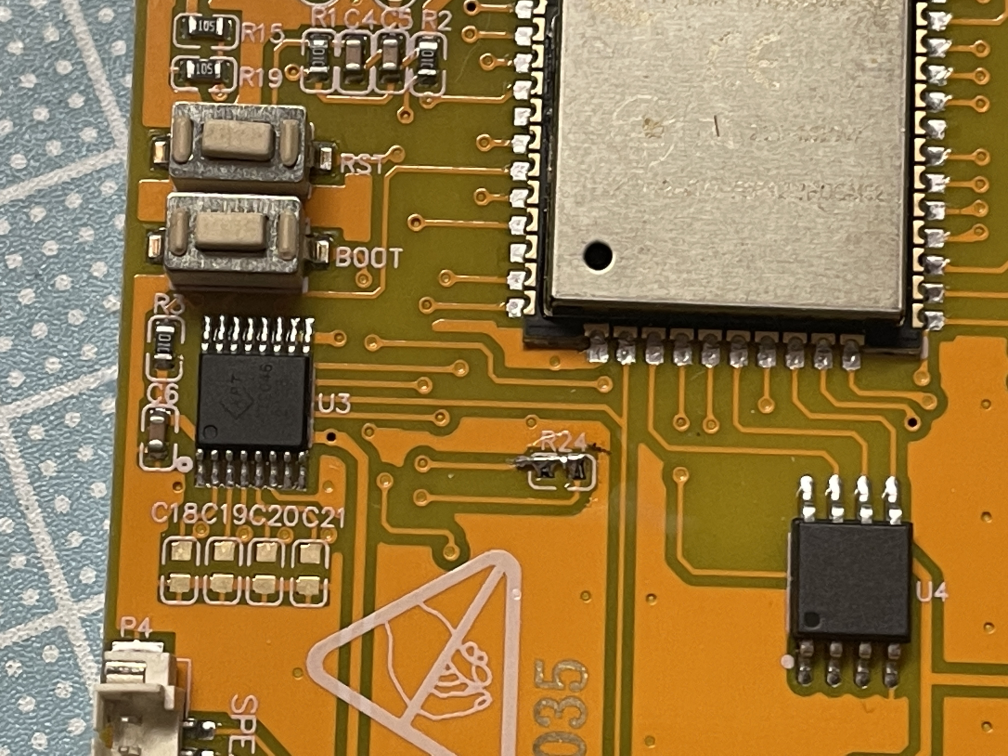

基板裏側の処理）重要！R24を短絡（導通）する．

過去の保存画面の様子（座標ほか設定が合っていない）

さらにR24導通前には，下記のような色縞がたまに入るのみの状態であった．
